Glasvezel kabel zelf trekken voor thuisnetwerk  -  de uitdaging:

                Leek me wel een aardig "neven" onderwerp voor het forum.

Met het uitbreiden / doortrekken van het internet thuisnetwerk vanuit het woonhuis naar een nieuw te bouwen „Tiny huisje“,
circa 40 meter verder van het woonhuis achter in de tuin door een mantelbuis heen.
Het idee om daar géén ethernet kabel voor in te zetten maar glasvezel.

Met nog een extra lengte „onder het woonhuis door“ tot aan de meterkast, door reeds aanwezige open 19mm PVC-buis.
En nog enkele meters doortrekken onder het Tiny huisje zelf, plus enkele meters reserve, een volledige lengte van 50 meter.

Waarom glasvezel en géén ethernet?
Met huidige technische ICT ontwikkelingen en het idee, dat je nu met nieuwe aanleg zeker ook wel 10 jaar vooruit wilt kijken.
Zou je al beter direct rekening moeten houden met bekabeling die is afgestemd op "minimaal" een 10 Gb connectie, (zo niet nog sneller).

Omdat ethernet bekabeling in die situatie „parallel“ naast een tevens ook aan te leggen stroomnet over die lengte door de grond loopt,
moet bijzondere aandacht worden geschonken aan goede afscherming, om géén last van elektromagnetische interferentie te hebben.
(Hoe hoger de snelheid, hoe strenger de eisen m.b.t. afscherming en "crosstalk" tussen draadparen onderling).
Bovendien kabel over die lengte van absoluut onberispelijke kwaliteit met koperen kerndraden - géén < CCA >.         < Specs. + info >.
Komen dat soort kabels aan een behoorlijke prijs.  (Daarnaast tevens aanleg van waterleiding + riolering via dezelfde gegraven greppel).

De vraag dient zich dan aan of je voor mogelijk niet al teveel meerkosten, ook glasvezel zou kunnen inzetten in de plaats van ethernet?

Grootste pluspunt:  Glasvezel is volledig vrij van elektromagnetische interferentie !!
Men hoeft zich helemaal geen zorgen te maken om specifieke eisen m.b.t. afscherming over dit soort lengtes parallel naast het stroomnet.
Of over mogelijke potentiaal verschillen in de aarding van afschermingen tussen het woonhuis en het 40 meter verder gelegen Tiny huisje.
Met relatief lichte en goedkope materialen zou een glasvezel netwerk niet te moeilijk zijn op te zetten.

Een nieuwe uitdaging:
Géén ervaring in de aanleg daarin, informatie daarover is relatief schaars. Waar te beginnen?
(Er doen veel "bangmakerij gossip" verhalen de ronde op fora).
Men loopt beslist tegen problemen op, en zal ongetwijfeld leergeld moeten betalen, door een aantal tegenslagen en mislukkingen.

Maar de uitdaging aangegaan, en met succes afgerond  !!  -  (bij de 2e poging)


Het gekozen type glasvezelverbinding:
Omdat we op dit moment niet direct 10 Gb nodig hebben in het "Tiny huisje".
Om kosten te drukken nu niet direct voor 10 Gb media-converters gekozen, maar slechts 1 Gb.  (Via „AliExpress“ kost dat "geen drol").
(Een media-converter vertaalt ethernet data naar optische data via glasvezel, en andersom. Er zijn diverse typen, komen we later op terug).

Voor „single mode“ glasvezelkabel zelf (datgene waar ik gebruik van maak) maakt dat niet uit.
Die zouden "als glasvezelkabel" zelfs wel tot 100 Gb aan data-snelheid aankunnen.

Tegen de tijd dat 10 (40 of 100) Gb media-converters betaalbaar zijn. Wissel je alleen die converters uit, en alles is weer up-to-date !
(De doorgetrokken glasvezelkabel zelf kun je laten zitten, die hoef je daarbij niet uit te wisselen).

Een provider glasvezel internet aansluiting "ONT" / media-converter maakt ook gebruik van „single mode“ glasvezel connecties.
Gebruik van een geel 2 of 3 mm glasvezel "patch" kabeltje met aan het eind een klein blauw of groen stekkertje.
Grootse doorsnede van zo'n stekkertje  ~11 mm (diagonaal opgemeten).  Als "vierkant" stekkertje een zeer krappe 9x9 mm
Dit soort kleine afmeting stekkertjes passen prima door een standaard 16 mm of 19 mm PVC-buis die men in woningen aantreft.

 1.          2.          3.          4.

Het verschil tussen die twee stekkertjes, is dat ze aan de buitenkant wel dezelfde afmetingen hebben. Maar....
Het blauwe stekkertje (codering UPC) is recht op de tip.
Het groene stekkertje (codering APC) heeft een afgeschuind tipje op de glasvezel.
En zal misschien net wat meer verlies geven in de verbinding door reflectie in de spleet?

Voor connectie met media-converters in ons thuisnetwerk maken we alleen gebruik van glasvezelkabel met "blauwe" stekkertjes.
Op die grote lengte van 50 meter, wel aangepaste - meer stevige / robuuste kabel, dan zo'n miniem dun geel patch kabeltje.

Om bij bestelling van glasvezelkabel geen vergissingen te maken welk type kabel en stekkertjes zijn benodigd.
Benoemen we ook even de andere type stekkertjes (en samengestelde glasvezelkabels) die kunnen voorkomen.
Voor de duidelijkheid.  In ons geval gebruiken we slechts enkelvoudige glasvezelkabel met aan elk uiteinde één "blauw" stekkertje.

 5.          6.


Dat bij zeer uitgebreide netwerken meerdere samengestelde multi-mode glasvezelverbindingen mogelijk zijn, valt buiten dit bestek.
(Die beperking zit hem in ons geval in het feit dat we glasvezelkabel inclusief pluggen door 16 / 19 mm PVC-pijp heen moeten krijgen).
Om toch even de verschillen aan te duiden.  Een mooie NL uitleg over glasvezel, en de verschillen single-mode versus multi-mode:
https://www.glasvezel-kabel.com/


Aanbevelingen:
Om andere gebruikers die vergelijkbare glasvezel verbindingen overwegen te willen inzetten, praktische handvaten te bieden.
De  "DO's"  en  "DON'Ts"  (wat te doen, en wat beter te laten), in de aanbevelingen om succesvol een glasvezelverbinding op te zetten.
(Door schade en schande ervaring opgedaan).


Verdere inhoud van het onderwerp en verwijzing naar directe links - in een aantal blokken onderverdeeld:

• Oranje flexibele mantelbuis:
• Koppelstukken PVC-pijp naar flexibele mantelbuis:
• Keuze media-converters + glasvezel kabel 50 meter   -   "eerste ronde" :


• Problematiek / werkwijze doortrekken glasvezelkabel:
• Doortrekken glasvezelcombinatie   I   (eerste ronde)    -   niet succesvol !! :


• Glasvezel reparatie-set voor "koude" reparatie :         (Nog) niet succesvol !!   -   Wel uitgebreide info over de methode.


• Verwijderen oude kabel  -  verworven inzichten:
• Doortrekken glasvezelcombinatie  II  (tweede ronde)   -   WEL succesvol !! :


• Connectie glasvezelkabel in woonhuis  +  "Tiny huisje"  -  enkele foto's:


• Tussentijdse overdenkingen:


• Reparatie van oude gebroken "Elfcam®" glasvezelkabel II   -    succesvol !! :
  Met oude glasvezelkabel opnieuw aan de gang gegaan om die te repareren.
  Houden we als alternatieve methode achter de hand om in te kunnen zetten.  (Er volgt nog een uiteenzetting).

[Babylonia]

Oranje flexibele mantelbuis:  -  <  lengte 50 meter / Ø 40 mm doorsnede (buitenmaat)  >
                                                  Op de binnenzijde van de flexibele mantelbuis zit nog een extra gladde plastic laag,
                                                  om haperen in het doortrekken van kabel te voorkomen, (geen haperingen bij "ribbels").

De  "mantelbuis"  structuur om glasvezel door te leiden, bestaat feitelijk uit twee delen.

• Reeds bestaande 19 mm PVC leidingen die onder de vloer door vanuit de meterkast vóór in het woonhuis,
  naar achteren worden geleid tot net buiten de achtergevel.  Bij een eerdere verbouwing was rekening gehouden
  dat het woonhuis in een later stadium mogelijk nog wat verder/dieper zou worden doorgetrokken.
  Die verbouwing heeft echter nooit meer plaats gevonden.
  Diverse PVC leidingen steken net onder de grond echter nog wel uit de achtergevel.  Daar maken we "nu" gebruik van.


• Een mantelbuis, vanuit de achtergevel door de tuin heen, naar achteren waar het Tiny huisje wordt gebouwd.
  Omdat er nog een schuurtje staat, en nog enkele bochten, is een "rechte" starre mantelbuis (PVC-pijp),
  die aansluit op de bestaande PVC pijp, eigenlijk niet goed mogelijk.

  Om die reden gekozen voor een  "flexibele" mantelbuis, waarbij reeds een voorgeïnstalleerde trekdraad in zit.
  Buitenmaat Ø 40 mm   -   binnenmaat Ø 30 mm.   De uitdaging zit daarbij in een sluitend waterdicht verloop
                                        vanuit de crème kleurige 19mm  PVC-pijp naar de flexibele oranje-kleurige mantelbuis.
                                        (Dat komt bij een volgende reactie aan de orde).


Mochten mensen vraagtekens, op- of aanmerkingen hebben over de diepte van de gegraven greppel en andere bouwkundige structuur?
Dat valt (gelukkig) allemaal buiten mijn bestek en werkzaamheden.

Ik heb me enkel en alleen bemoeid met de aanleg van de glasvezel, en aanwijzingen voor de elektricien, hoe / waar
verder nog "thuisnetwerk" leidingen getrokken moesten worden in het Tiny huisje zelf.  (Betreft woning / Tiny huisje bij mijn ex).

Eerst de "kale" uitrol / aanleg van de oranjekleurige flexibele mantelbuis.  Nog niet op maat / lengte ingekort (afbeelding 7.) :

 7.          8.          9.         10.


LET OP !!   Heel belangrijk gegeven bij het uitrollen van de flexibele mantelbuis.
Die mantelbuis zit als een soort van denkbeeldige spiraalvormige haspel om elkaar heen gedraaid - zie afbeelding.

Men heeft de neiging de mantelbuis aan één eind van elkaar te trekken en in de greppel te leggen. Dat functioneert niet !!
(Daar kom je snel genoeg achter).  Want je krijgt dan werkelijk een spiraalvormige uitrol in de greppel wat alle kanten opspringt.

Men moet werkelijk de haspel, als rol  "uitrollen".  (Een denkbeeldige as / draaipunt in het midden van de haspel).
Zodat er nergens schroefvormige windingen ontstaan.
Met zo'n flinke tros van 50 meter in de hand, is dat nog best een gedoe.  Het beste met twee mensen de mantelbuis uit te rollen.
Eentje die de haspel voor zich uit met twee handen vast heeft (één hand links, één hand rechts), en om en om voor zich uit afrolt.
Een ander die het reeds afgerolde stuk mantelbuis in de greppel legt.

Probeer de greppel zodanig te graven dat deze een minimum aantal bochten heeft, en neem deze ruim met een vloeiend verloop.
(In dit geval is er ook één ruime bocht van 90 graden bij het Tiny huisje zelf, waar die van onderen uit naar binnen wordt geleid).

Een spiraalvormige afrol - een NO GO !!

11.

[Babylonia]

Koppelstukken PVC-pijp naar flexibele mantelbuis:

Van tevoren bij bestellen via internet is niet goed in te schatten wat goed passend is,
in de overgang van de 19 mm PVC-pijp naar flexibele mantelbuis.

(Flexibele mantelbuis  =  https://leidingshop.nl/kabelbeschermingsbuis-40-mm/?variant=50-meter ---> zie afbeelding 12.)

"Officieel" zou men aansluiting kunnen vinden via de buitenmaat van de flexibele mantelbuis, met een kunststof verbindingsbus.
(Één bus is al bijgesloten). Waar aan de binnenkant dan nog een rubberen O-ring zit, die binnen een "ribbel" van de mantelbuis klemt.

https://leidingshop.nl/klikmof-voor-kabelbeschermingsbuis/
https://leidingshop.nl/rubberen-afdichtingsring-voor-klikmof/   (afbeelding klopt niet met de afmeting voor Ø 40 mm buis).

Bij ontvangst van die onderdelen (met enkele reserve exemplaren), met een PVC verloopring, afgestemd op een Ø 40 mm buitenmaat,
"rammelt" die combinatie, is echt teveel speling. Niet strak genoeg sluitend en "waterdicht". Of men zou met siliconenkit moeten werken.

De andere optie waar ik rekening mee hield was een PVC verloop voor de circa Ø 30 mm "binnen" afmeting van de flexibele mantelbuis.
Dat blijkt "perfect passend" en is datgene wat men als grijze ring ziet aan het eind van de crème kleurige 19mm PVC buis. Afbeelding 13.

https://www.pvchoogeveen.nl/p/druk-pvc-verloopring/   ---->   Selecteer gewenste maat   -   Kies een optie

VDL  PVC  -  Inzetverloopring   PN16 -  40 x 16mm    =    de niet goed passende buitenmaat combinatie.
VDL PVC - Inzetverloopring PN16 - 32 x 16mm   =   "Van de Lande" artikelcode  7016703221 = type B  (incl. inzetstuk naar 16mm)
Het grijze inzetstuk bestaat uit twee ringen, voor passingen op zowel 16 als 19 mm (20 mm) pijp.     (Er komen nog detail foto's).
   Passende varianten in PVC verloopstukken  -  fabrikant "Van de Lande" artikelcode  3.92.032  en  3.92.033  voor 16 en 19 (20) mm pijp.

De oranje mantelbuis schuift er passend overheen. Met 2 rubber O-ringen in twee "ribbels", met daar omheen een RVS slangenklem.
Niet te strak aangedraaid (vast is vast), drukt die slangenklem op die O-ringen tegen de "binnen" afmetingen van die ribbels.
En daarmee aansluitend "aan de binnenkant" de mantelbuis klemmend op het grijze inzetstuk die op de PVC-buis is vast gelijmd.

12.         13.         14.

(Elektriciteitskabel die naar dat grondkastje gaat, waar een veel dikkere afgeschermde grondkabel naar het Tiny huisje gaat).

Dit onderdeel wordt nog verder uitgewerkt met gedetailleerde foto's.
(Heb nog reserve onderdelen / stukken mantelbuis waar ik het "op een rijtje" uit elkaar kan leggen).

Opmerking:  Waarschuwing bij het inkorten van de mantelbuis op maat.
Kort niet in één keer de mantelbuis in.  Vervelend als die dan net te kort zal zijn.
"Oefen" door eerst een korter stuk "reserve" op het eind met een rond "tapijt" Stanley mes weg te snijden. (Art.code 1996 2-11-983 ).
En let op dat je bij het wegsnijden niet de nylon trekdraad meeneemt.  (Vandaar een "tapijt" Stanley mes).

Bij het doorsnijden.  Als je een "bocht" maakt - bolling aan de bovenkant, loopt de trekdraad via de  "binnen bocht"  aan de onderkant.
Kun je het mes op de buitenbocht zetten en voorzichtig een begin maken met het doorsnijden. De buis vouwt dan bijna zelf verder open.
Met het verder doorsnijden, draai je de mantelbuis om, en leg je de trekdraad bij het open stuk op een andere plek bij de bocht.
Zodat je die niet alsnog meeneemt met doorsnijden.  (Als je veel reserve mantelbuis over hebt kun je meerdere keren "oefenen").

Bij het laatste stuk om op lengte te maken met de PVC-buis, houd ruim 6-10 cm  "overlengte"  -  maak de aansluiting "ruim".
En kijk of je mogelijk erna nog enkele "ribbels" verder weg kunt snijden, om alles netjes te kunnen aansluiten.
Eenmaal "te kort" wordt het vervelend, kun je dat nauwelijks meer corrigeren.

[Babylonia]

Keuze media-converters + glasvezel kabel 50 meter   -   "eerste ronde" :

Voorafgaand in de aanleg van een mantelbuis, zoals in het vorige blok besproken, hebben we de spullen in huis gehaald,
voor een glasvezelverbinding, en vooraf reeds getest, of het allemaal functioneert, met wat we voor ogen hebben.

Testen van de combinatie, niet door 50 meter glasvezelkabel eerst af te rollen, maar simpel beide uiteinden van de opgerolde kabel,
ieder met een media-converter te verbinden. De rest "achter" de media-converters verbonden in het "normale" ethernet thuisnetwerk.


Glasvezel:
Voor glasvezel met een lengte van 50 meter, een veel meer stevige kabel gekozen dan gebruikelijk bij kortere stukken "binnenshuis".
Een aardige optie gevonden via  < Amazon.nl >   Maar "Tijdelijk niet op voorraad".

De leverancier bevindt zich in Frankrijk. Dus in dat geval dan maar rechtstreeks besteld:
https://www.elfcams.com/product/13561

18.         19.         20.


LET OP / Opmerking !!
Voor degene die in volgorde dit onderwerp van boven naar beneden doorneemt.
De verwijzing naar een glasvezelkabel die op zichzelf prima voldoet aan de "eisen / specificaties" voor langere lengte glasvezel.
Wacht even met "bestellen".

In "dit stadium" van onderzoek naar juiste onderdelen, zegt het weinig of zo'n kabel ook "werkelijk" voldoet?
En zich bijvoorbeeld makkelijk over langere lengtes via bochten en hoeken laat leiden door mantelbuizen heen ??
In het vervolgverhaal een "andere keuze" !!   (Dus voor de hierboven vernoemde glasvezelkabel gold deze als "eerste ronde" ).


Media-converters   -   "eerste ronde" :
Voor de media-converters  in eerste instantie twee stuks van het meest eenvoudige TP-Link model  -  type TL-FC311A-2
Voor een verbinding tot 2 kilometer.      Specs:  https://www.tp-link.com/nl/business-networking/accessory/tl-fc311a-2/

Besteld via Amazon.nl  (firma BIT-electronix)   -   Maar bij ontvangst eigenlijk direct mijn bedenkingen.
De twee stuks converters waren kennelijk al eens uitgeleverd aan andere klanten, en terug gestuurd.
De verpakking was al eerder open geweest (met een hobbymes zaten er sneden in de doos. Afgeplakt met tape).
En er zaten bovendien extra stickers over de fabriekslabels heen, dat het om geretourneerde producten ging.

De eerste domper:  Het werkte bovendien NIET in combinatie met de "Elfcam®" glasvezel, hierboven genoemd.

Zijn de converters in dat geval niet goed?   Of voldoet de kabel niet?

Overleg bij maatje hier in de buurt:
Eerst maar eens even bij een kennis van mij twee straten verderop overlegd wat te doen. Een oud "Philips" technieker.
Altijd bezig met vergaande  IoT  "hobby" oplossingen en automatisering.  Een vaste klant bij  "Ali Express".
"Kom maar eens langs".   In eerder overleg met hem over die "tuin" glasvezel naar het Tiny huisje.
Was hij ook getriggerd om eens met glasvezel "te gaan spelen".  Inmiddels had hij schijnbaar al een complete set in huis.
Zo'n beetje de  "goedkoopste spullen"  die hij kon vinden.  Dat soort risico's neemt hij wel vaker.
Je valt er geen buil aan.  Heb je geluk en werkt het, dan werkt het.


Media-converters   -   "tweede ronde" :
Vanuit de wel werkende testen van de glasvezelkabel bij die kennis met "Ali Express" converters, maar meteen "die" besteld.
(En de Amazon / TP-Link converters terug gestuurd  --->  volledig gecrediteerd).

Een combinatie van twee media-converters bij Ali Express omgerekend voor ongeveer  € 16,-   per twee.
(Bereik van 20 km € 3,- meer         ).   Inclusief BTW en verzending - binnen een week in huis !!
(Zal in januari 2026 wel duurder worden met extra invoerrechten + administratie die de belasting gaat heffen).

Artikel-pagina:    https://nl.aliexpress.com/item/1005005763863457.html
Het bedrijf:         https://nl.aliexpress.com/store/1102911797     (voor het geval artikel pagina's wijzigen).


21.         22.         23.

Het is echt een minimale set.  (Doosjes net wat groter als een pakje sigaretten - minimale stroom adapters - korte snoertjes).
Alleen de linker glasvezelpoortjes (met afdek stofdopjes) zijn te gebruiken. Wat is aangegeven met een gele A en B code, zit "dicht".
Er zitten ook geen ophangsleufjes achterop, om ze met schroefjes op een wand te monteren. (Met dubbelzijdige tape vastgeplakt).
Beschrijving en informatie zit er verder ook allemaal niet bij.
Maar het kost ook werkelijk helemaal geen

Overigens klemmen / klikken de blauwe glasvezel pluggen van glasvezelkabel stevig in de poortjes van de converter.
Een betere klemming dan eerder bij de TP-Link converters.

Wat er aan informatie op internet te vinden is over dit soort media-converters, komt dit het meest in de buurt.
https://ip-fiber.com/blogs/news/what-is-a-b-and-tx-rx-in-a-fiber-media-converter

En het werkt gewoon !!   Odido 1 Gb verbinding door 50 meter "LAN" glasvezel  948 Mbps.
Bestanden naar de laptop (via USB ethernet adapter) vanuit een NAS binnen het thuisnetwerk met 112 - 113 MB p/s  overdracht.

Meteen voor mezelf ook nog maar een extra setje besteld (dus 2x 2 stuks media-converters).
Met nog een setje "reserve" kortere glasvezel kabeltjes om ermee te experimenteren:
https://nl.aliexpress.com/item/1005006990846453.html     (Het bedrijf:  https://nl.aliexpress.com/store/1103622899 )

Die kennis van mij, na de eerste kennismaking heeft zijn netwerk inmiddels verder uitgebreid met extra setjes, en een switch.
Artikel-pagina:    https://nl.aliexpress.com/item/33056525812.html       En het werkt gewoon !!
Het bedrijf:         https://sevenlayer.nl.aliexpress.com/store/4616032     (voor het geval artikel pagina's wijzigen).

[Babylonia]

Problematiek / werkwijze doortrekken glasvezelkabel:

Komen we aan het meest moeilijke punt in de werkwijze hoe je het beste glasvezelkabel kunt doortrekken.
Daar hangt alles vanaf in welslagen of mislukken van de operatie.   (Ter info:  de eerste poging is mislukt).

Glasvezel pluggen zijn uiterst kwetsbaar.  Kans op beschadiging of niet meer functioneren is erg groot.
Stof en vervuiling is uit den boze.  (Bij aanschaf zitten er kleine plastic bescherm stof-dopjes over de glasvezel uiteinden heen).
Bij doortrekken door lange mantelbuizen heen, het beste dat die complete pluggen ook nog eens extra worden afgeschermd.

Oudere PVC pijpen (zoals in onze situatie  reactie #1  en  #2  ), moeten eerst met trekdraad en een lapje stof aan de trekdraad,
bevochtigd met een beetje wasbenzine of ander vluchtig schoonmaakmiddel, worden "schoon getrokken".  (~25 jaar "open pijp").

Bij bevestiging van "trekdraad" aan de glasvezel moet de trekontlasting niet op de plug zelf worden uitgeoefend, maar op de kabel.
Bovendien moeten krachten over een langer gedeelte over de kabel worden verdeeld. Niet op één punt.
Trekdraad en de plug / kabel / die erachteraan komt moet  "centraal"  zonder uitsteeksels door de mantelbuis heen worden geleid.

Om die reden heb ik  "trek constructies"  bedacht met gevlochten nylon mantels, en  "krimpkous".
Bij de vervolg reacties waar het trekken "per kabel" wordt besproken, wordt uitgebreid op de problematiek ingegaan.
* Eerste mislukte poging (waar een aantal zaken "zijn vergeten" in acht te nemen).
* Tweede poging, met een ander type glasvezelkabel en vanuit de eerdere "leerschool" een aangepaste trekconstructie en werkwijze.
    Is dan wel succesvol !!


Aangekochte artikelen: (of had ik reeds in huis)
Krimpkous, 4:1, waterdicht, zwart, met lijm, hitte-krimpbuis voor kabelisolatie, reparaties, kabelbundeling (12 mm x 3 m)
https://www.amazon.nl/dp/B0D1G3HD85

23.


4 rollen 5 m lange zwarte PET-mantel met 20 krimpkousen (8/10 mm) voor audio- en videokabels voor thuisapparaten (6/8/12/16 mm)
https://www.amazon.nl/dp/B09MKB2P1G

24.         25.


Als "reserve" extra sterke trekdraad:
Polypropyleen touw (2mm, 100M, blauw met geel en groen) - Breekkracht 71kg      Barcode:  5411387085361
https://www.amazon.nl/dp/B0DYFC345D

26.

Sencys polyamide koord wit 1,5mm 75m                                                    Artikel barcode:  5400107174515
https://www.praxis.nl/ijzerwaren/touw-ketting-kabel-spanbanden/koorden/sencys-polyamide-koord-wit-1-5mm-75m/5033445

Meister Metselaarskoord rood - 100 m lengte - Ø 1,7 mm - polyethyleen       Artikel barcode:  4004846305400
https://www.amazon.nl/dp/B01N5JW2AR


FERM Heteluchtpistool 2000W om krimpkous te verwarmen.  Bij de "Action" (zonder koffer) voor € 10,95
https://www.action.com/nl-nl/p/2568757/ferm-heteluchtpistool/                  Artikel barcode:  8717479108251
https://ferm-diy.com/nl/heteluchtpistool-2000w-14909.html                        Artikel code:       Ferm HAM1015

27.


3M™ Lub-I Kabelglijmiddel, 0,95 l   Om het trekken langs bochtige mantelbuis te vergemakkelijken.  -  beslist noodzakelijk !!
Die had ikzelf nog thuis liggen, vanuit het "zelf doortrekken" van reguliere glasvezel wat 10 jaar geleden (2015 ?) hier in de wijk is aangelegd.
Wilde het glasvezel kastje op de eerste verdieping van mijn bovenwoning.  (De Poolse monteurs vonden dat prima dat ik dat deed).
En hebben na het doortrekken verder het afmonteren in mijn huiskamer op de 1e verdieping gedaan.

3M™ info - 0,95 liter verpakking                     :  https://www.3mnederland.nl/3M/nl_NL/p/d/v000215369/   Art. barcode:  3134375298568
3M™ info - 0,2   liter verpakking - relatief duur:  https://www.3mnederland.nl/3M/nl_NL/p/d/v000205910/

                0,2   liter (200 ml)   :   https://nl.rs-online.com/web/p/lubricants/9159700?cm_mmc=spl-_-nl-_-3M-_-9159700
                0,95 liter verpakking:   https://www.klusspullen.nl/3m-lubi-0-95-244930.html
                0,95 liter verpakking:   https://www.elektrobode.nl/products/3m-draad-glijmiddel-095-l-1-per-stuk-fe510045597


28.


Andere artikelen die zijn gebruikt:
- Toppits vershoudfolie                  https://www.toppits.nl/nl-nl/vershoudfolie-750.html    Artikel barcode:  4008871200846 (20 meter)
- Tesa "dozentrekker" plaktape      https://weststrate.nl/tesa-6300-dozensluiter--tape-dispenser-50mm-x-66-meter-blauw-800314
                                                  https://www.tesa.com/nl-nl/consument/tesa-handdispenser-classic-ean-4042448914019.html

29.         30.

[Babylonia]

Doortrekken glasvezelcombinatie  I  (eerste ronde)  -  niet succesvol !! :

De situatie is inmiddels zo, dat de open greppel in de tuin waar de mantelbuis en andere leidingen liggen,
voor het grootste gedeelte weer is dicht gegooid.  Alleen bij aansluiting bij de achtergevel van het huis hebben we nog een open put.
En helemaal aan het eind bij het Tiny huisje zelf.

Bij de overgang van PVC-pijp vanuit de achtergevel van het huis met de mantelbuis, kunnen we dat nog ontkoppelen en bijsturen.
Met een stuk trekveer, hebben we de aanwezige trekdraad van de oranje mantelbuis verder doorgetrokken tot aan de meterkast.

Doortrekken kabel:
Betreft de Elfcam® glasvezelkabel zoals vernoemd in reactie #2

31.

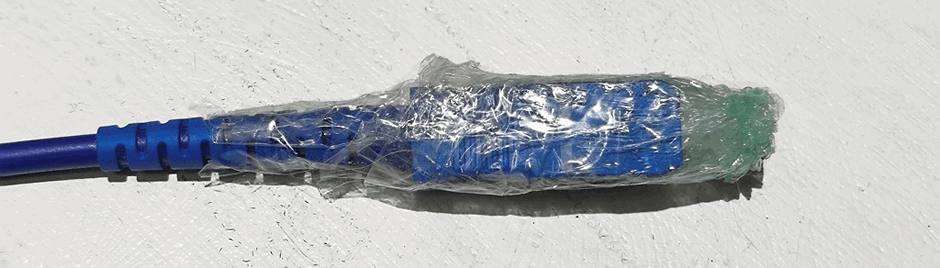

Een stukje huishoudfolie / cellofaan is om de glasvezel eind-plug heen gewikkeld, om deze stofdicht te verpakken.
(Folie is uiterst dun, neemt geen "dikte" in beslag).  En met de warmte-föhn nog een beetje "strak" om de plug heen gekrompen.
De afscherming met huishoudfolie voorkomt ook het vastplakken van de krimpkous aan de plug zelf.  (Plug blijft onberoerd).
De afbeelding van de plug is NIET die van de Elfcam® glasvezelkabel (heb ik niet).  Maar is op vergelijkbare wijze met folie ingepakt.

32.

33.



Krimpkous, 4:1, waterdicht, zwart, met lijm, hitte-krimpbuis voor kabelisolatie, reparaties, kabelbundeling (12 mm x 3 m)
https://www.amazon.nl/dp/B0D1G3HD85

Polypropyleen touw (2mm, 100M, blauw met geel en groen) - Breekkracht 71kg      Barcode:  5411387085361
https://www.amazon.nl/dp/B0DYFC345D

34.         35.


Touw is door de krimpkous heen, "plat" tegen het plugje gedrukt, (op de platte kant, aan de andere kant waar een ribbeltje zit).

De wijze van verwarmen is "eerst" een stuk voorkant "helemaal rechts".  De plug zit dan nog "los" binnen de krimpkous.
Men moet uiterst behoedzaam verwarmen tot een wat gekrompen "tuitje". Het nylon touw kan evengoed smelten.
Je kunt dat controleren door het koord er verder uit te trekken.

Pas daarna verwarmde ik meer naar achteren, waar de plug zit.  Niet eindeloos heet laten worden.
Maar ook hier zeer behoedzaam en gedoseerd het krimp proces in de gaten houden.  Het moet net "aansluiten" - niets meer.
(Oefen eerst eens op andere oude kabel met krimpkous).

Toen dat goed zat, aan de achterkant knoopjes gemaakt in het koord en nog 4 stuks kleine tyraps om de kabel heen vast gezet
als trekontlasting. Die trekontlasting zit achter op het stuk verdikte kabel. Niet het laatst eind net voor de plug, waar de kabel 3 mm is.

De krimpkous hoeft aan de achterkant van de plug niet helemaal strak, tegen de kabel aan te "krimpen".
Het gaat alleen maar om een bescherming en gladde geleiding. De krimpkous waar die smaller is, glijd niet over de plug heen.

Het dikste punt waar de plug zit, moet echter wel redelijk strak.  Want de totale dikte moet wel door 16 mm PVC buis heen kunnen.

36.


37. detail



In deze setting, was het idee om het touw helemaal mee te laten lopen door de mantelbuis heen.
Naast de kabel zelf dus nog een volledige extra trekdraad erbij. (Leek ons altijd handig).

Aan de rechterkant (buiten beeld van de foto's) wordt het geel/blauwe touw bevestigd aan de reeds aanwezige trekdraad van de mantelbuis.
Die aanwezige trekdraad is een soort van "dik" nylon vissersdraad (hengelsport).

We trekken de kabel vanuit de meterkast, naar het Tiny huisje toe.
Communicatie onderling voor aanwijzingen, tussen meterkast en Tiny huisje via de luidsprekers van onze mobiele telefoons.


De eerste blunder:
Met alle gereedschappen, spullen en attributen vergeten vanuit mijn huis (35 km verderop)  3M™ Kabelglijmiddel  mee te nemen.
Wat doe je dan??   Nou ja, dan maar (tegen beter in), toch maar proberen de kabel zonder glijmiddel door de mantelbuis heen te trekken.

Tweede fout - een verkeerde werkwijze:
Er werd  -naar achteraf bleek-  door mijn partner géén rekening gehouden met het op juiste wijze  "afrollen"  van de glasvezelkabel.
Zo'n glasvezelkabel zit op een vergelijkbare manier opgerold met wat ik heb beschreven bij  reactie #2  de oranje mantelbuis.

Je kunt de kabel als een "spiraalvorm" afrollen, maar is niet de juiste werkwijze.
Echt de bedoeling om het "recht" af te rollen, (een denkbeeldige as / draaipunt in het midden van de glasvezel-rol).
Zodat bij het afrollen geen schroefvormige windingen van de glasvezelkabel binnenin de holle ruimte van de mantelbuis ontstaan.

Een spiraalvormige afrol - een NO GO !!

38.

Waarom heeft dat een verkeerde invloed?

De windingen van die spiraal lopen / werken als het ware overal tegen de binnenwand van de mantelbuis aan.
Hoe verder de kabel in de mantelbuis, hoe meer schroefwindingen, en zwaarder het doortrekken gaat worden.

Materiaal eigenschap glasvezelkabel:
Dan komen we aan een eigenschap van de gekozen glasvezelkabel zelf, wat bij deze foute werkwijze nog eens averechts werkt.
De 5 mm buitenmantel van de aangekochte  Elfcam®  glasvezelkabel, bestaat uit een rubberachtig relatief erg "stroef" materiaal.
Dus nog meer wrijving.  (Van tevoren bij aankoop nauwelijks te voorzien / niet aan gedacht).

Dat hebben we geweten.
Het trekken aan de mantelbuis "dikke" nylon soort trekdraad, werd zo zwaar dat de lijn voelbaar begon "op te rekken".
Grote kans dat de draad zou breken. (Mijn handen deden pijn van de kracht, het striemen in het trekken van de draad).
We hebben toen de glasvezelkabel aan de andere kant helemaal terug getrokken, tot het punt bij de achtergevel van het huis.
PVC-pijp en mantelbuis even tijdelijk ontkoppeld, en de nylon trekdraad uitgewisseld met twee trekdraden daarvoor in de plaats,
die bij elkaar wel sterk genoeg waren.  En die trekdraden "eerst" door de mantelbuis heen getrokken, tot in het Tiny huisje zelf.

Sencys polyamide koord wit 1,5mm 75m                                                    Artikel barcode:  5400107174515
https://www.praxis.nl/ijzerwaren/touw-ketting-kabel-spanbanden/koorden/sencys-polyamide-koord-wit-1-5mm-75m/5033445

Meister Metselaarskoord rood - 100 m lengte - Ø 1,7 mm - polyethyleen       Artikel barcode:  4004846305400
https://www.amazon.nl/dp/B01N5JW2AR


En hebben we het daarmee wel gehaald ??
Ja zeker wel.  Alleen geen werkende glasvezelkabel meer !!

Het ging allemaal zo stroef en er zijn zodanige trekkrachten in de glasvezelkabel opgetreden,
dat de eigenlijke glasvezel kerndraad zelf bij de SC plug is gebroken.  (Het blauw/geel gevlochten touw "rekt" zelf ook enigszins).
Ofwel op de plug zelf ontstaat dan toch de eerste en grootste trekkracht, en breekt de glasvezel bij die bevestiging.

Dat niet alleen.  De buitenmantel is kennelijk in lengte "opgerekt", waardoor het "eind" van nog overgebleven "kern" glasvezel,
verder binnen de ommanteling is teruggetrokken. Heb de kabel in stukjes "korter"geknipt, totdat er weer glasvezel was te zien.
Zeker pakweg 10 cm korter geknipt. De rest is intact - gecontroleerd met een LED-lamp.
Waarbij met het eindpunt in de meterkast, het lichtpuntje bij de andere SC plug is te zien.

Echter een kabel met maar één plug werkt niet,  is niet bruikbaar.

Wat is nu wijsheid om het zaakje toch weer werkend te krijgen?

Heb daarbij twee verschillende mogelijkheden als aanpak in ogenschouw genomen en daar actie in ondernomen:

• De bestaande kabel  "repareren"  met een aan te schaffen "Ali Express" hobby reparatieset  -  met een zogenaamde "Cleaver".
  Komt "terzijde" wel ter sprake bij het volgende onderwerp. Maar het  "repareren"  is me vooralsnog niet gelukt.


• Direct (voor alle zekerheid) ook maar een andere glasvezelkabel besteld.  Met de ervaringen "nu", beslist wel een ander type.
  Zonder een "rubber-achtig" stroeve buitenmantel.  En een andere aanpak / werkwijze met de ervaring hiervoor opgedaan.

Omdat repareren niet is gelukt, en aanleg met aangepaste werkwijze met andere "gladde" glasvezel WEL.  Evt. direct naar:
Doortrekken glasvezelcombinatie  II  (tweede ronde)   -   WEL succesvol !! :

[Babylonia]

Glasvezel reparatie-set voor "koude" reparatie :

Is het "cleaven" / haaks snijden van de glasvezel kerndraad, en monteren op een speciaal geprepareerde "losse" glasvezel-plug.
Vergelijk deze methode als een "glasvezel versie" in het zelf monteren / samenstellen van ethernet kabel aan ethernet plugjes.

In tegenstelling van reparatie van glasvezel, met "aan elkaar lassen" (fusion) van twee glasvezel uiteinden,
waarbij één stuk glasvezel inclusief plug als reparatie onderdeel wordt ingezet, om die te koppelen aan een bestaande glasvezelkabel.
Die methode is voor hobbymatig gebruik, voor "zo nu en dan" een glasvezel repareren geen betaalbare optie.

Als onderwerp die "koude" methode reparatieset hier toch tussen gezet, omdat het is aangeschaft en "tevens" een te bestuderen optie is.
Waarbij een aantal tools van die set "NU" wel degelijk zijn gebruikt, om simpel het doortrekken van de "nieuwe" glasvezel te controleren.


"NU" (in de situatie van weinig kennis) gewoon voor een uiterst goedkope  Ali Express  set gekozen.
Om meer kennis en ervaring op te doen hoe zoiets functioneert. Met de gedachte dat mogelijk NIET alle tools goed zullen functioneren?
(Veel buil kun je er niet aan vallen).

Bedenk ook, dat het hier om een thuis situatie gaat, waar we geen kilometers lange verbindingen hoeven op te zetten.
Met de diverse beschikbare glasvezel producten die worden aangeboden, is er zeker onderscheid in aangeboden kwaliteit.

Bijvoorbeeld:
- Glasvezel bestaande uit een goede kwaliteit "glas" kerndraad.
- Tegenover "glasvezel" met een  kunststof  kerndraad.

Vandaar misschien het "niet kunnen repareren" van de Elfcam® glasvezelkabel? Omdat de kerndraad een bijzonder harde soort glas betrof?
Met diverse pogingen die te  "cleaven",  was me dat maar één keer gelukt. Maar wilde meer zekerheid, en probeerde het meerdere keren.
Zonder succes.  Misschien dat zo'n ontzettend goedkope  "cleaver"  beter voldoet met  "kunststof"  glasvezel draadkern ??

Hoewel ik heb wel een demo gevonden op YouTube, waar het  "Cleaven"  van glasvezel met dezelfde set wel goed gaat.
(Wel voor een andere aansluiting bij gebruik van glasvezel).     < Start van de demo bij 470 seconden >
< Snijden met de cleaver >      Met speciale aandacht om stukjes glas op te ruimen !!!    < vanaf hier >

Met de cleaver had ik nu dan geen succes ?!  Andere onderdelen uit de set waren bijzonder handig om in te zetten.
De bijgesloten "power meter" geeft grote verschillen in de demping van goedkope glasvezel, tegenover een hogere kwaliteit glasvezel.

De "laser" lichtpen is uitermate handig om snel en goed glasvezelverbindingen te controleren, en fouten op te sporen.
(Bijv. fouten bij reparatie in de "losse" glasvezel pluggen).   < Demo "laser" lichtpen >   -   < Demo 2 >


De onderdelen:
AUA-M7/M5 Optische Power Meter en 30 mw (paars) Visual Fault Locator AUA-7S Vezelmes FTTH Glasvezel Tool Kit
Artikel-pagina:    https://nl.aliexpress.com/item/1005008696562691.html   (Let op!! Relatief hoge verzendkosten)
Het bedrijf:         https://nl.aliexpress.com/store/1104237067                (voor het geval artikel pagina's wijzigen)

39.         40.

< Video demo > van een vergelijkbare power meter.
Die heeft echter nog een extra ingebouwde laser in de power-meter zelf, die het exemplaar van de set van mij niet heeft.
Vanuit de bijgesloten opgevouwen papiertjes van de gebruiksaanwijzingen met "mini letters" tekst, scans gemaakt in 2 bits ZW.

 Glasvezel-power-meter_4000px.pdf    Gebruiksaanwijzing  power-meter met meer opties (o.a. oplaadbare accu), dan geleverd
 Laser_Penlight_3000px.pdf                Gebruiksaanwijzing  laser lichtpen
 Fiber-cleaver_3000px.pdf                  Gebruiksaanwijzing  Fiber Cleaver
 Stripper-Plier_3000px.pdf                  Gebruiksaanwijzing  Stripper Plier


Sc Apc Sm Single-Mode Optische Connector Ftth Tool Koude Connector Tool Sc Upc Glasvezel Snelle connector
Artikel-pagina:    https://nl.aliexpress.com/item/1005005104486194.html
Het bedrijf:         https://mercado.nl.aliexpress.com/store/911452002     (voor het geval artikel pagina's wijzigen).

41.         42.         43.         44.


Hoofdband Vergrootglas met Led licht, Hoofd Lamp Vergrootglas 1.5x 3x 6x 8x Juwelier Loep voor Close, Werk, Reparatie....
https://www.amazon.nl/dp/B0BKFYV5KM

Door niet de twee extra loepjes voor de bril te gebruiken (opzij schuiven). Zie je het onderwerp gewoon in "stereo".
De vergrotingsmaatstaf is daarbij nog steeds voldoende. (In de bril zelf is dat al een dubbele bril, waarvan je er één kunt weg klappen).

45.


Wellicht dat ik in de toekomst zeker nog met wat "reserve" glasvezelkabeltjes ga experimenteren, om er plugjes aan te zetten.
Dat komt dan wel in een later stadium van het onderwerp terug.

Een erg heldere uitleg in de verschillen tussen een  "mechanische"  en  "fusion"  reparatie van glasvezel.
< Deze YouTube uitleg >

Speciale aandacht waarop te letten m.b.t. glas splinters e.d. en gezondheid risico's !!
(Stukjes afgesneden micro glasvezel / splinters kunnen in ogen komen, in de huid steken, inademen. Eet en drink NIET op de werkplek !)
Intro: < Start bij 365 seconden van de eerdere YouTube demo >         Uitgebreid filmpje: < Health and Safety in Fiber Optics >

[Babylonia]

Verwijderen oude kabel  -  verworven inzichten:

Verwijderen / het terughalen van de oude  "Elfcam®" glasvezelkabel, vanuit de meterkast, omdat daar de glasvezel-plug nog intact is.
En we de kabel in ieder geval niet verder willen beschadigen. (Om evt. in een later stadium te proberen de kabel te repareren).

Verder het direct doorleiden van de originele mantelbuis "dikke" nylon vissersdraad, even als "hulpdraad".
Om er later het sterkere blauw/gele trekkoord aan vast te maken en weer terug naar de andere kant door de mantelbuis heen te leiden.

Mantelbuis nylon "vissers" trekdraad:
Zo  gemakkelijk als we praten over die originele "nylon vissersdraad" als trekdraad van de oranje mantelbuis, is het in de praktijk niet.
Eerder hebben we die "vissersdraad" verwisseld met ander touw, en daarmee die vissersdraad "op een hoopje" ergens achtergelaten.
Dat is daarmee een hele "tros" aan "wir-war" van draden, met ook hierin zo'n tegenstrijdig spiraalvormig "springerig" krachtenspel.

Het heeft me zeker 20-30 minuten gekost om die wirwar aan nylon "vissers" trekdraad uit elkaar te halen.
Uiteindelijk over twee "zig-zag" afstanden in de tuin opgespannen, om geen knopen en andere onnatuurlijke draaiingen te hebben.
Om daarmee die nylon draad opnieuw te kunnen inzetten.

"Spiraalvormige" krachten en "verkeerd" afrollen van opgerolde kabel of touw, heeft betrekking op elk opgerold materiaal !!


Terughalen "nu" van de oude  "Elfcam®" glasvezelkabel, vanuit de meterkast - het gevolgde krachtenverloop:
Opmerkelijk ging dat gemakkelijker dan eerder andersom bij de aanleg - het "ophalen" / doortrekken van kabel vanuit het Tiny huisje.
Input / "voeding" - het aanleveren van kabel vanuit de meterkast.

90 graden bochten:
En dat zit hem dan in de laatste 90 graden bocht bij het Tiny huisje zelf.  (Géén inzicht in "verborgen" bochten in de PVC-buis).
Ondanks diverse andere minder sterke bochten in het hele traject, is bij aanleg eerder dat het laatste cruciale punt waarbij alle gewicht,
met het stroef lopen, nog eens voorbij dat 90 graden punt getrokken moet worden.  In die bocht zelf heb je dan grote krachten.
(De flexibele "ribbelbuis" mantelbuis werd daarbij geregeld "als een harmonica" wat opgerekt. En duwde ik dan terug).

Richting van waaruit kabel door te trekken:
"Andersom" - nu het terughalen van de oude kabel in de meterkast, zit er eigenlijk géén gewicht / kracht "achter" die 90 graden bocht.
Want achter de bocht is dat nog een kort stukje van pakweg 50 cm mantelbuis wat nog recht naar boven loopt in het Tiny huisje zelf.
En door mijn partner bovendien van bovenuit werd "gevoed" met de pakweg nog 1 meter kabel die nog over was, om het erin te stoppen.
Dus die 90 graden bocht telt in het krachtenverloop in dat geval nauwelijks mee.

Nadat de kabel pakweg twee meter vanuit de meterkast verder is doorgetrokken,
is kabel die 90 graden bocht al helemaal voorbij, en telt in het geheel niet meer mee.

Keus in het algemeen waar te beginnen met het doortrekken van kabel:
Het is dus belangrijk om bij doortrekken van kabel - "nieuwe aanleg", als het enigszins mogelijk is zoveel mogelijk rekening te houden
de plaatsen waar sterke 90 graden bochten voorkomen. Om die als "eerste" te proberen mee te nemen, om van daar kabel te "voeden".
Ofwel de richting van waaruit we een kabel doortrekken.

Zo bijvoorbeeld ook rekening te houden, indien men kabel zou willen trekken bij verdiepingen, dat van boven naar beneden te doen.
En niet van beneden naar boven. (Gewicht van de kabel helpt mee bij het doortrekken van boven naar beneden).

Met deze inzichten hebben we de nieuwe kabel "erna" vanuit het Tiny huisje, naar de  woonhuis meterkast toe doorgetrokken.

[Babylonia]

Doortrekken glasvezelcombinatie  II  (tweede ronde)  -  WEL succesvol !! :

De situatie is inmiddels zo, dat de open greppel in de tuin waar de mantelbuis en andere leidingen liggen, volledig is dicht gegooid.
Ook bij het Tiny huisje zelf.  Met uitzondering de aansluiting met de achtergevel van het huis, daar hebben we nog een open put.
Bij de overgang van PVC-pijp vanuit de achtergevel van het huis met de mantelbuis, kunnen we dat evt. nog ontkoppelen en bijsturen.
Maar NIET nodig geweest.  Gewoon in één keer alles doorgetrokken.

Een nieuwe kabel :
Nu speciaal rekening gehouden voor een type met gladde buitenmantel.
Zodat er minder wrijving is met de binnenwanden van PVC-buis en flexibele mantelbuis.
Bovendien dunner - slechts 3 mm in de plaats van 5 mm.  Evenwel toch een sterk type.

LC/SC/FC/ST gepantserde glasvezel patchkabel Single Mode Simplex/Duplex UPC OS2 3,0 mm PVC
Artikel-pagina:    https://nl.aliexpress.com/item/1005007811131042.html
Het bedrijf:         https://nl.aliexpress.com/store/1103308982                (voor het geval artikel pagina's wijzigen)

Om bij bestelling van glasvezelkabel geen vergissingen te maken welke lengte en stekkertjes zijn benodigd.

• In onze situatie een keuze "rechthoekje"  -  kabellengte: 50M
• "Kleur":  SC-SC-Simplex

46.         47.         48.         49.


Vanuit ervaring / beredenering uit voorgaande reactie #7 - de nieuwe kabel nu vanuit het Tiny huisje, naar de meterkast toe doorgetrokken.
Nu NIET vergeten  < 3M™ Kabelglijmiddel >  in te zetten, en doorspreken hoe de glasvezelkabel netjes "recht" af te rollen.
Om absoluut geen spiraalvormige windingen in de kabel te laten ontstaan.  -  Spiraalvormige afrol - een NO GO !!  (reactie #1  en  #5).
Ook een aangepaste werkwijze hoe het trekkoord aan de kabel wordt bevestigd en iets andere gebruikte attributen.


Vergelijkbaar met de eerste kabel,...
een stukje huishoudfolie / cellofaan om de glasvezel eind-plug heen gewikkeld, om deze stofdicht te verpakken.
(Folie is uiterst dun, neemt geen "dikte" in beslag).  En met de warmte-föhn nog een beetje "strak" om de plug heen gekrompen.
De afscherming met huishoudfolie voorkomt ook het vastplakken van de krimpkous aan de plug zelf.  (Plug blijft onberoerd).

50.


51.



4 rollen 5 m lange zwarte PET-mantel met 20 krimpkousen (8/10 mm) voor audio- en videokabels voor thuisapparaten (6/8/12/16 mm)
https://www.amazon.nl/dp/B09MKB2P1G

Polypropyleen touw (2mm, 100M, blauw met geel en groen) - Breekkracht 71kg      Barcode:  5411387085361
https://www.amazon.nl/dp/B0DYFC345D

- Tesa "dozentrekker" plaktape      https://weststrate.nl/tesa-6300-dozensluiter--tape-dispenser-50mm-x-66-meter-blauw-800314
                                                  https://www.tesa.com/nl-nl/consument/tesa-handdispenser-classic-ean-4042448914019.html

52.         53.         54.


We willen eerst een absoluut "vrij" beweegbaar trektouw door de nu gebruikte "gevlochten" kabelkous en krimpkous heen.
Er mogen absoluut geen trekkrachten op de glasvezel eindplug ontstaan. - Dat is het meest kwetsbare onderdeel van glasvezelkabel.
De trekontlasting moet volledig op de kabel zelf worden verdeeld.

De start-fase is om de "plat" geleverde "gevlochten" kabelkous eerst wat rond te maken, door simpel een vinger door één eind
in zo'n stukje kabelkous te steken. Van daaruit kun je de platte zijkanten wat samenknijpen, zodat je een wat ronde vorm hebt.
En de eindpunten bij een vlammetje van bijv. een gasfornuis (klein pitje), te smelten.  (Lees aanwijzingen voor PET kabelkous).
Zonder vast smelten van de draadjes rafelt het uiteinde van zo'n kabelkous helemaal uit. - Valt de samenhang uit elkaar.

Afbeelding  55.  Is alleen een stukje kabelkous, met een krimpkous er omheen, met daar doorheen het blauw/gele trekkoord.
                        In het open uiteinde links, kun je vervolgens dan de glasvezel kabel / plug naar binnen steken.

Afbeelding  56.  Het verder dicht krimpen van de kabel en trekkoord.

Afbeelding  57.  "Stroomlijnen" van de kabel / trekkoord combinatie. Uitstekende delen schuin wegknippen.
                        En rondom "glad" afplakken met tape (als een soort van pijlvorm). Niet meer tape gebruiken dan noodzakelijk.
                        NIET als een "spiraal" de tape om-en-om rondom de kabel afrollen,
                        maar vooraf afgepaste kleinere stukjes tape (circa 2 windingen  4-5 cm ??) "rond" om de kabel heen afplakken.

Afbeelding  58.  Het trekkoord als een spiraal om de glasvezelkabel heendraaien en met kleinere stukjes tape
                        in gedeelten rondom vastpakken. (Kleinere stukjes tape - circa 2 windingen  4-5 cm ??).
                        Het uiterste hoekje van zo'n stukje tape aan het eind "omslaan", en dubbelgevouwen tegen elkaar vastplakken.
                        Zodat je later die tape bij dat "flapje" wat niet plakt, de tape kunt vastpakken en makkelijker kunt verwijderen.

55.         56.         57.         58.


Waarom de methode van een spiraalvormig trekkoord om de kabel heen??
(En borging aan het eind van het trekkoord, met een vastgeknoopt eind, met los stukje touw).

Bij toenemende trekkrachten, is er mogelijk een zekere mate van "kruipen" van het trekkoord met de plakkracht van de tape.
Trekt het touw zich door die spiraalvorm sterker vast aan de kabel, en krijg je een meer evenwichtige krachtenverdeling van touw,
over het hele stuk lengte van de kabel (20-25 cm) waar het touw om de kabel is heen gedraaid. (Althans mijn beredenering  ).

Opmerking:
Anders als bij de eerste kabel waarbij we het trektouw nog eens extra over de gehele lengte van de mantelbuis,
langs de kabel heen lieten meelopen.  (Dus na het doortrekken van de kabel, we nog een extra trekdraad er bij hadden).
Doen we dat nu niet.  We bevestigen alleen een stuk trekdraad aan de kabel, voor pakweg 20-25 cm.

Mochten we in de toekomst de kabel moeten vervangen, bevestigen we gewoon weer "eerst" een trekdraad aan de kabel.
Trekken we de kabel uit de mantelbuis, en komt er trekdraad voor in de plaats.
(Bij het eruit trekken eerder van de oude Elfcam® kabel, is die niet verder "gebroken").

Hiermee hebben we geen extra "ballast" van zaken die in het functioneren eigenlijk overbodig zijn.

Het daadwerkelijke doortrekken van de glasvezelkabel:
In het bespreken om de glasvezeltrol "netjes recht" af te rollen (zonder spiraalvorm).
Was er nog bedacht om een losse ronde stok door het midden van de rol te steken, zodat die "automatisch afrolt".
Maar vond ik geen goed idee, omdat je niet kunt voorzien, wat het andere kabeluiteinde doet,
wat binnen die rol "zonder controle erover" misschien weer "verkeerd" kan gaan afwikkelen.

Gewoon "handmatig" de rol in de hand, die rol netjes afrollen, en van tijd tot tijd met een doekje de kabel insmeren met kabelvet.
Via mobiele telefoon met luidspreker contact met elkaar, met over en weer aanwijzingen, en wanneer ik even moest "pauzeren".

De wijze van binnenhalen van de glasvezelkabel met trekkoord  -  vanuit de meterkast :
Met "losse vuist" het trektouw tussen enigszins gebogen wijsvinger en duim er bovenop, met het touw ertussen, de lijn "binnenhalen",
en overnemen met de andere hand en trekken.  Ook weer gewoon het touw tussen wijsvinger en duim.  Rustig, niets forceren.

59.

Al snel merkte ik een "cadans" met trekken aan het trekkoord van 6x trekken met dezelfde afstand (6x stukjes van circa 25-30 cm).
Dan moest "de andere kant" weer even de kabel verder afrollen en met een doekje met wat kavelvet het afgerolde stuk kabel insmeren.
Langzaam, maar gestaag liep alles verder. Maar hoe verliep deze andere aanpak ??

"Als BOTER" !!  -  zo soepel verliep het nu allemaal !!

De kracht om de kabel binnen te halen schat ik op pakweg  1,5 - 2 kilo  over de hele lengte. Het werd niet zwaarder.
Op een gegeven moment misschien "even" een halve kilo meer, bij een bocht of was het de overgang naar PVC-pijp ??
Tegenover ik schat 25-30 kg bij de eerdere "mislukte" poging met de Elfcam® glasvezelkabel.

En ineens kwam de kabel uit de PVC-buis in de meterkast tevoorschijn.
Zonder enig probleem, horten of stoten, soepeltjes pakweg 45 meter afgelegd door mantelbuis en PVC-buis heen.
Ook geen probleem in de overgang van oranje mantelbuis naar PVC-buis.
(Inmiddels is ook het laatste stuk "open gehouden put" de overgang oranje mantelbuis naar PVC-pijp, dicht gegooid).

Een SUCCES !!

Verwijderen kabelkous / krimpkous:
Nog wel even een werkje om alle plakband te verwijderen, en kabelkous voorzichtig zonder beschadigingen van kabel door te knippen.
(Achtergebleven "plaksel" van tape, en glijmiddel met een doekje met wasbenzine schoon gemaakt).

Foto toont het trektouw met de doorgeknipte wat opengevouwen kabelhoes en krimpkous, van wat is overgebleven.
(Glasvezelkabel is al vrij uit het "kokertje" als combinatie van kabelhoes / krimpkous gehaald).
Aan het begin van de trekconstructie (rechts) is nog een stukje tape te zien om te "stroomlijnen" - (zie als referentie afbeelding  57).

60.

[Babylonia]

Connectie glasvezelkabel in woonhuis  +  "Tiny huisje":

De wat overbemeten glasvezelkabel "vaste" lengte  -50 meter-  hebben we bij het doortrekken zodanig verdeeld,
dat we bij beide aansluitpunten ongeveer evenveel lengte als "reserve" overhebben.


Meterkast woonhuis:
Aan deze kant vanuit een 19mm PVC-pijp opening onderin bij de vloer, wordt de glasvezelkabel naar boven geleid - (geen foto).
Enkele meters "reserve" kabel per winding achter een PVC ribbel-buis opgerold, en "losjes" opgehangen over een oude gebroken kabelklem.
De opgerolde kabel met tyraps bij elkaar gebonden + nog een extra kabelklem rechtsonder van de rol om het te ondersteunen.

Omdat de goedkope media-converters aan de achterkant géén ophangsleufjes hebben om met schroeven aan de wand te bevestigen.
Een wit geplastificeerd plankje tegen de wand geschroefd, en daarop de media-converter met dubbelzijdige bevestigingstape vast gezet.
(Tape hecht niet voldoende om dat rechtstreeks op de ruw houten wanden van de meterkast te bevestigen).

                                                  De ethernet-kabel van de media-converter (rechter kabel).
                                                  gaat naar één van de vier ethernetpoortjes van een Odido ZyXEL EX5601-T1 router.

61.         62.


Meterkast Tiny huisje:
De oranje mantelbuis tegen de wand bevestigd met enkele PVC zadelklemmen.
Sluit bijna helemaal rond, waardoor de mantelbuis aan de achterkant nog wat ruimte heeft om kabel achter te hangen.

De enkele meters "reserve" glasvezelkabel opgerold met tyraps bij elkaar gebonden, met nog twee kabelklemmetjes aan de wand.
De vrij grote opening van de mantelbuis, afgesloten met een PVC deksel, waar we met een slijptol een sleufje in hebben geslepen.
Ontdaan van bramen, en afgewerkt met een rond vijltje.  Net voldoende diep om daarmee de glasvezelkabel doorheen te laten lopen.
Zo blijft de mantelbuis vrij van vuil (en mogelijke insecten die in de mantelbuis willen kruipen).

Die PVC afsluitdeksel past perfect "mild klemmend" over de mantelbuis heen.

< Martens PVC zadel     Ø 40 mm 3st   >    beugels om oranje mantelbuis vast te zetten
< Martens PVC eindkap Ø 40 mm grijs >    barcode:  8711422004041      (witte kleur = barcode: 8711422103850 )

De ethernet-kabel van de media-converter (grijze kabel rechts),  gaat naar een 5 poort managed switch  Netgear GS105Ev2

63.         64.         65.         66.


Systeem met de goedkope "Ali Express" glasvezel media-converters werkt uiterst stabiel.
Als  "admin"  kan ik vanuit mijn eigen thuisnetwerk (35 km verderop), via VPN (Synology NAS) inloggen in het thuisnetwerk "daar".
De managed Netgear switch benaderen in het "Tiny huisje", en een WiFi Access Point, wat er is geïnstalleerd.
(Via de vaste IP-adressen die zijn vastgelegd in de Odido ZyXEL EX5601-T1 router).
Wellicht later via de switch nog andere hardware.  (O.a. een extra NAS in de planning).

Bekabelde internet snelheid in het Tiny huisje via twee verschillende servers (Amsterdam / Rotterdam).
1 Gb internet abonnement  -  1 Gb netwerkverbinding
   En een   TP-Link  USB 3.0 / 1 Gb  ethernet adapter  aan mijn Asus laptop,
   om een bekabelde LAN verbinding met mijn laptop mogelijk te maken.

67.         68.


Er zullen nog wat kleine aanpassingen in enkele van de hiervoor beschreven reacties worden doorgevoerd,
zoals o.a. aanvullingen bij de oranje mantelbuis. En mogelijk in een later stadium, opnieuw proberen een glasvezel te repareren.

[Babylonia]

Tussentijdse overdenkingen  -  (met de ervaringen t/m aanleg van de 2e glasvezelkabel) :

Met het erg soepel doortrekken van glasvezelkabel in de tweede ronde waar weinig kracht voor nodig is geweest.
De volgende overdenkingen.

* Kies in ieder geval voor glasvezelkabel, met een "gladde" samenstelling / buiten ommanteling.
   3 mm met een versterkte stalen binnenbewapening lijkt daarin een erg goede keus te zijn.
   Kabel "recht", zonder spiraalvormige windingen afrollen / door mantelbuis heentrekken. Kabelglijmiddel om doorloop te versoepelen.

* Bij grote lengtes en bochtige mantelbuis.  Houd rekening vanuit welk punt men de bekabeling doortrekt m.b.t. 90 graden bochten,
   als traject van waaruit men begint. Zoals beschreven bij  reactie #7

* Mogelijk kan men de "trekconstructie" vereenvoudigen om alleen een trekdraad aan een glasvezelkabel vast te maken?
   Zonder het moeizame en tijdrovende gedoe met een gevlochten PET trekkous, en krimpkous.
   (Nog niet gevonden, maar mogelijk bestaan er "kant en klaar" glasvezel trek constructies ??)

     - Door wel te beginnen met het afschermen van de glasvezel plug tegen stof en vuil met huishoudfolie.
       (Een makkelijke, simpele, en doeltreffende werkwijze).

     - Maar gewoon de originele nylon trekdraad te gebruiken die bij een flexibele mantelbuis wordt geleverd. (Is "nu" sterk genoeg).
       Deze draad met een spiraalvormige wijze om de kabel heen te wikkelen, en direct met gladde plaktape om de kabel vast te zetten.

     - Plaktape kan ook direct om de plug met huishoudfolie heen.  Om plakken van de trekdraad aan de plug zelf te vermijden.
       En trekontlasting alleen naar kabel om te leiden, een lengte van 6-8 cm  "dunne"  krimpkous, alleen om de nylon trekdraad heen.
       Verder die krimpkous NIET krimpen. Blijft het een dun kokertje, waar doorheen de nylon trekdraad vrijelijk kan bewegen.
       En het geheel  -inclusief glasvezelplug-  met tape omwikkelen.

* Bij kortere lengtes "in huis zelf" met weinig bochten door standaard gladde 16 of 19mm PVC buis heen.
   Er zo weinig wrijving kan zijn, dat je kabel (inclusief pluggen) zonder trekdraad, mogelijk zo door PVC-buis heen kunt "duwen".
   (Dat is me bij testen met het doorleiden van kortere "gele" patch glasvezelkabel al gelukt).  Kabelvet heb je dan niet eens nodig.
   Zelfs PVC-pijp met strakke mooie ronde 90 graden bochten. Laat lichtgewicht dunne glasvedelkabel zich makkelijk doorheen voeren.

* Als het "cleaven" van glasvezel (met betere kwaliteit gereedschappen) zou kunnen lukken.
   Zou men kunnen overwegen om kabel aan de rol op "haspel" te kunnen aanschaffen, zelf op lengte te maken en samen te stellen.
          Artikel-pagina:    https://nl.aliexpress.com/item/1005007986744685.html
          Het bedrijf:         https://ever-elink.nl.aliexpress.com/store/4656094                (voor het geval artikel pagina's wijzigen)

   Vond ook een interessante wand contactdoos, om glasvezel naast het stroomnet aan te sluiten  < YouTube >
   (Zie ook hier "schematisch" hoe kabel netjes "recht" wordt afgerold om een denkbeeldige as heen, zonder spiraalvorm).

Voor "nu", lijkt me het eerste stuk van de handleiding voldoende aaneengesloten uitgediept, om dit onderwerp af te ronden.
En staat het onderwerp open voor reacties van gebruikers.


Verwijzingen naar dit topic via andere bronnen:

UniFi Forum NL:  Mooie en zeer uitgebreide Wiki (SynologY Forum NL) Glasvezel kabel zelf trekken voor thuisnetwerk
Tweakers.net:     Glasvezel kabel zelf trekken

[m4v3r1ck]

Super bedankt voor deze zeer mooie WIKI Glasvezel zelf trekken van A tot Z!

Met permissie, kopieer ik even een linkje op UniFi-Forum.nl

[Birdy]

Bedankt @Babylonia voor je uitgebreide handleiding !
Dit Topic is nu Sticky

[Babylonia]

@m4v3r1ck   Ja hoor, kopieer maar een linkje.
Juist de bedoeling dat veel mensen er iets van kunnen opsteken.
Het is tegenwoordig eigenlijk allemaal zeer betaalbaar, als je de specifieke onderdelen erbij neemt.

Er komen nog wat foto's aan, die ik in de reeds gereserveerde berichten erbij zet.
Verder pas ik nog wat teksten aan.  In grote lijnen is het allemaal wel duidelijk.
Daarna zet ikzelf ook een linkje op Tweakers.net

Het is bij elkaar allemaal misschien wat veel tekst.
Maar het gaat vooral om die kleine praktische zaken waar je tegenaan loopt, wat het verschil maakt.
Wat vaak bij berichten op fora wordt vergeten.

@Birdy   Sticky wordt ook zeer geapprecieerd. (Brengt weer wat meer leven op het forum    ).

[m4v3r1ck]

@Babylonia Het linkje op het UniFi Forum NL:

Mooie en zeer uitgebreide Wiki (SynologY Forum NL) Glasvezel kabel zelf trekken voor thuisnetwerk
