Doortrekken glasvezelcombinatie II (tweede ronde) - WEL succesvol !! :De situatie is inmiddels zo, dat de open greppel in de tuin waar de mantelbuis en andere leidingen liggen, volledig is dicht gegooid.
Ook bij het Tiny huisje zelf. Met uitzondering de aansluiting met de achtergevel van het huis, daar hebben we nog een open put.
Bij de overgang van PVC-pijp vanuit de achtergevel van het huis met de mantelbuis, kunnen we dat evt. nog ontkoppelen en bijsturen.
Maar NIET nodig geweest. Gewoon in één keer alles doorgetrokken.
Een nieuwe kabel :Nu speciaal rekening gehouden voor een type met
gladde buitenmantel.
Zodat er minder wrijving is met de binnenwanden van PVC-buis en flexibele mantelbuis.
Bovendien dunner - slechts 3 mm in de plaats van 5 mm. Evenwel toch een sterk type.
LC/SC/FC/ST gepantserde glasvezel patchkabel Single Mode Simplex/Duplex UPC OS2 3,0 mm PVC
Artikel-pagina:
https://nl.aliexpress.com/item/1005007811131042.htmlHet bedrijf:
https://nl.aliexpress.com/store/1103308982 (voor het geval artikel pagina's wijzigen)
Om bij bestelling van glasvezelkabel geen vergissingen te maken welke lengte en stekkertjes zijn benodigd.
- In onze situatie een keuze "rechthoekje" - kabellengte: 50M
- "Kleur": SC-SC-Simplex
46.
47.
48.
49.
Vanuit ervaring / beredenering uit voorgaande
reactie #7 - de nieuwe kabel nu vanuit het
Tiny huisje, naar de meterkast toe doorgetrokken.
Nu
NIET vergeten
< 3M™ Kabelglijmiddel > in te zetten, en doorspreken hoe de glasvezelkabel netjes "recht" af te rollen.
Om absoluut geen spiraalvormige windingen in de kabel te laten ontstaan. -
Spiraalvormige afrol - een NO GO !! (reactie
#1 en
#5).
Ook een aangepaste werkwijze hoe het trekkoord aan de kabel wordt bevestigd en iets andere gebruikte attributen.
Vergelijkbaar met de eerste kabel,...

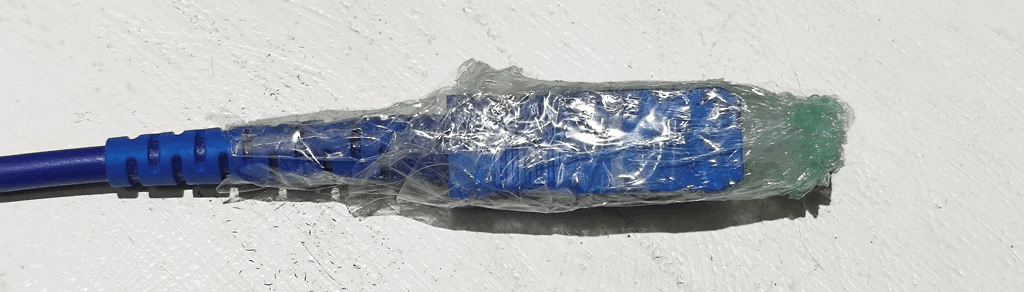

een stukje huishoudfolie / cellofaan om de glasvezel eind-plug heen gewikkeld, om deze stofdicht te verpakken.
(Folie is uiterst dun, neemt geen "dikte" in beslag). En met de
warmte-föhn nog een beetje "strak" om de plug heen gekrompen.
De afscherming met huishoudfolie voorkomt ook het vastpakken van de krimpkous aan de plug zelf. (Plug blijft onberoerd).
50.
51.
PET Uitbreidbare gevlochten kabelbeschermslang, kabelhoes, flexibele "kabelwirwar", 20 stuks warmtekrimpkous.
https://www.amazon.nl/dp/B09MKB2P1GPolypropyleen touw (2mm, 100M, blauw met geel en groen) - Breekkracht 71kg
https://www.amazon.nl/dp/B0DYFC345D- Tesa "dozentrekker" plaktape
https://weststrate.nl/tesa-6300-dozensluiter--tape-dispenser-50mm-x-66-meter-blauw-800314 https://www.tesa.com/nl-nl/consument/tesa-handdispenser-classic-ean-4042448914019.html 52.
53.
54.
55.
We willen eerst een absoluut "vrij" beweegbaar trektouw door de nu gebruikte "gevlochten" kabelkous en krimpkous heen.
Er mogen absoluut geen trekkrachten op de glasvezel
eindplug ontstaan. - Dat is het meest kwetsbare onderdeel van glasvezelkabel.
De trekontlasting moet volledig op de kabel zelf worden verdeeld.
De start-fase is om de "plat" geleverde
"gevlochten" kabelkous eerst wat rond te maken, door simpel een vinger door één eind
in zo'n stukje kabelkous te steken. Van daaruit kun je de platte zijkanten wat samenknijpen, zodat je een wat ronde vorm hebt.
En de eindpunten bij een vlammetje van bijv. een gasfornuis (klein pitje), te smelten. (Lees de aanwijzingen van de PET kabelkous).
Zonder vast smelten van de draadjes rafelt het uiteinde van zo'n kabelkous helemaal uit. - Valt de samenhang uit elkaar.
Afbeelding
56. Is
alleen een stukje kabelkous, met een krimpkous er omheen, met daar doorheen het blauw/gele trekkoord.
In het open uiteinde links, kun je vervolgens dan de glasvezel kabel / plug naar binnen steken.
Afbeelding
57. Het verder dicht krimpen van de kabel en trekkoord.
Afbeelding
58. "Stroomlijnen" van de kabel / trekkoord combinatie. Niet meer tape gebruiken dan noodzakelijk.
NIET als een "spiraal" de tape om-en-om rondom de kabel afrollen,
maar vooraf afgepaste kleinere stukjes tape (circa 2 windingen - 4-5 cm ??) "rond" om de kabel heen afplakken.
Afbeelding
59. Het trekkoord als een spiraal om de glasvezelkabel heendraaien en met kleinere stukjes tape
in gedeelten rondom vastpakken. (Kleinere stukjes tape - circa 2 windingen - 4-5 cm ??).
Het uiterste hoekje van zo'n stukje tape aan het eind "omslaan", en dubbelgevouwen tegen elkaar vastplakken.
Zodat je later die tape bij dat "flapje" wat niet plakt, de tape kunt vastpakken en makkelijker kunt verwijderen.
56.
57.
58.
59.
Waarom de methode van een spiraalvormig trekkoord om de kabel heen??
(En borging aan het eind van het trekkoord, met een vastgeknoopt eind, met los stukje touw).Bij toenemende trekkrachten, is er mogelijk een zekere mate van
"kruipen" van het trekkoord met de plakkracht van de tape.
Trekt het touw zich door die spiraalvorm sterker vast aan de kabel, en krijg je een meer evenwichtige krachtenverdeling van touw,
over het hele stuk lengte van de kabel (20-25 cm) waar het touw om de kabel is heen gedraaid. (Dat is althans mijn beredenering
).
Opmerking:Anders als bij de eerste kabel waarbij we het trektouw nog eens
extra over de gehele lengte van de mantelbuis,
langs de kabel heen lieten meelopen. (Dus na het doortrekken van de kabel, we nog een extra trekdraad er bij hadden).
Doen we dat nu
niet. We bevestigen alleen een stuk trekdraad aan de kabel, voor pakweg 20-25 cm.
Mochten we in de toekomst de kabel moeten vervangen, bevestigen we gewoon weer "eerst" een trekdraad aan de kabel.
Trekken we de kabel uit de mantelbuis, en komt er trekdraad voor in de plaats.
(Bij het eruit trekken van de oude kabel, is die niet verder "gebroken").
Hiermee hebben we geen overbodige "ballast" van zaken die in het functioneren eigenlijk overbodig zijn.
Het daadwerkelijke doortrekken van de glasvezelkabel:In het bespreken om de glasvezeltrol "netjes recht" af te rollen (zonder spiraalvorm).
Was er nog bedacht om een losse ronde stok door het midden van de rol te steken, zodat die "automatisch afrolt".
Maar vond ik geen goed idee, omdat je niet kunt voorzien, wat het andere kabeluiteinde doet,
wat binnen die rol "zonder controle erover" misschien weer "verkeerd" kan gaan uitpakken.
Gewoon "handmatig" de rol
in de hand, die rol netjes afrollen, en van tijd tot tijd met een doekje de kabel insmeren met kabelvet.
Via mobiele telefoon met luidspreker contact met elkaar, met over en weer aanwijzingen, en wanneer ik even moest "pauzeren".
Al snel merkte ik een "cadans" met trekken aan de kabel aan de andere kant (bij de meterkast) van 6x trekken met dezelfde afstand.
Langzaam, maar gestaag liep alles verder.
Maar hoe verliep deze andere aanpak ??"Als BOTER" !! - zo soepel verliep het nu allemaal !!Met het trektouw tussen een gebogen wijsvinger en duim erop, met het touw ertussen, de lijn "binnenhalen",
en overnemen met de andere hand en trekken. Ook weer gewoon het touw tussen wijsvinger en duim.
Internet plaatje: Deze handeling lijkt er wel een beetje op. (Wel een dikker touw).
Zal eens kijken of ik nog een vergelijkbare foto kan maken.
60.
De kracht om de kabel binnen te halen schat ik op pakweg
1,5 - 2 kilo.
Op een gegeven moment misschien een halve kilo meer, bij misschien een bocht of zo ??
(Tegen ik schat een kilo of 25-35 eerder bij de andere kabel).
En ineens kwam de kabel uit de PVC-buis in de meterkast tevoorschijn.
Zonder enig probleem, horten of stoten, soepeltjes pakweg 45 meter afgelegd door mantelbuis en PVC-buis heen.
Nog wel even een werkje om alle plakband te verwijderen, en kabelkous voorzichtig zonder beschadigingen van kabel door te knippen.
(Achtergebleven "plaksel" van tape, en glijmiddel met een doekje met wasbenzine schoon gemaakt).
Een SUCCES !!
